Solución con herramientas de Inspección 2D

Situación:

La producción de bebidas envasadas en recipientes de vidrio es parte fundamental en la industria colombiana, la calidad tanto del producto final como del envase entregado al consumidor es clave para que una empresa pueda mostrar el cuidado, atención, y eficiencia de su elaboración, lo que genera confianza y fidelidad del cliente. Es a través de este cuidado y atención que se logra establecer una relación sólida y duradera con los consumidores.

La inspección de calidad en la etapa final de envasado es fundamental para garantizar que la producción de un producto cumpla con todos los criterios establecidos previamente, entre los cuales se encuentra el nivel adecuado de la bebida. Es importante destacar que este nivel no debe ser ni inferior ni superior al rango indicado. Posterior a este proceso de inspección el envase será enviado a la zona de sellado o la zona de producto no conforme.

Desarrollo:
En nuestro portafolio contamos con equipos para el procesamiento industrial de imágenes de la familia Inspector de SICK que integran la resistencia y solidez de las cámaras de visión artificial con las funcionalidades de configuración y ajuste de sistemas de procesamiento de imágenes complejos. Estos sensores ofrecen una amplia gama de beneficios a través de herramientas de inspección intuitivas que facilitan la instalación y uso eficiente de los equipos.

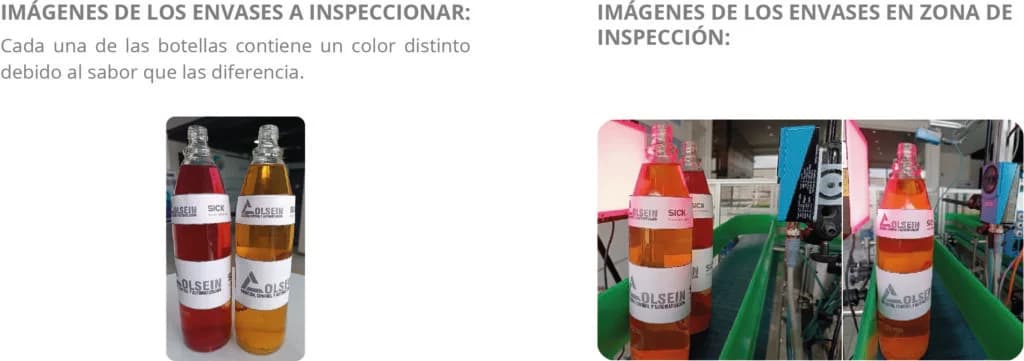

Con estos equipos de procesamiento de imágenes es posible realizar la inspección de nivel de la bebida ubicada en el interior de la botella de vidrio traslucido con ayuda de las herramientas de procesamiento y configuración del equipo.

En el diagrama anterior, se puede apreciar la conexión integral del Inspector 2D en conjunto con los demás accesorios de iluminación, óptica, montaje y cableado, necesarios para realizar la inspección de nivel de la bebida en las botellas. Es importante destacar que el accesorio de iluminación Back light se conecta a la salida Trigger del Inspector 2D con el fin de activar la iluminación en el momento indicado.

Tecnologías Implementadas:

Visión 2D
Control de Calidad

Equipos Utilizados:

Inspector 2D Ref. VSPM-6F2413 (1062408).
Accesorio de Iluminación Backlight Ref. VLR-264BL1611 (2118250)
Accesorio Lente con longitud focal 6 mm Ref. OBJ-B06025BA (2049668)
Accesorio cable 5 m conexión entre el Inspector 2D y tablero de control del cliente Ref. DOL-1212-G05MAS01 (6036556)
Accesorio cable 3 m de comunicación y configuración del inspector 2D con conexión RJ45 para PC Ref. YM2D24-030PN1MRJA4 (2106183)
Accesorio cable 5 m para alimentación de Backlight y conexión a tablero de control del cliente Ref. YF2A14-050VB3XLEAX (2096235)
Accesorio de Montaje del Inspector 2D Ref. BEF-WK-EPA (2045167)

Planos Acotados:

La implementación de los equipos ha permitido inspeccionar el nivel de las bebidas sin importar su color (sabor). Gracias a estas mejoras en la línea de producción, se ha logrado reducir considerablemente las devoluciones y reclamos por productos con niveles inferiores a los establecidos. Asimismo, se ha logrado identificar aquellos envases dónde el nivel supera lo establecido, y por ende reducir gastos por desperdicio.
